BRTV13WDS5P0F0
Présentation du produit:

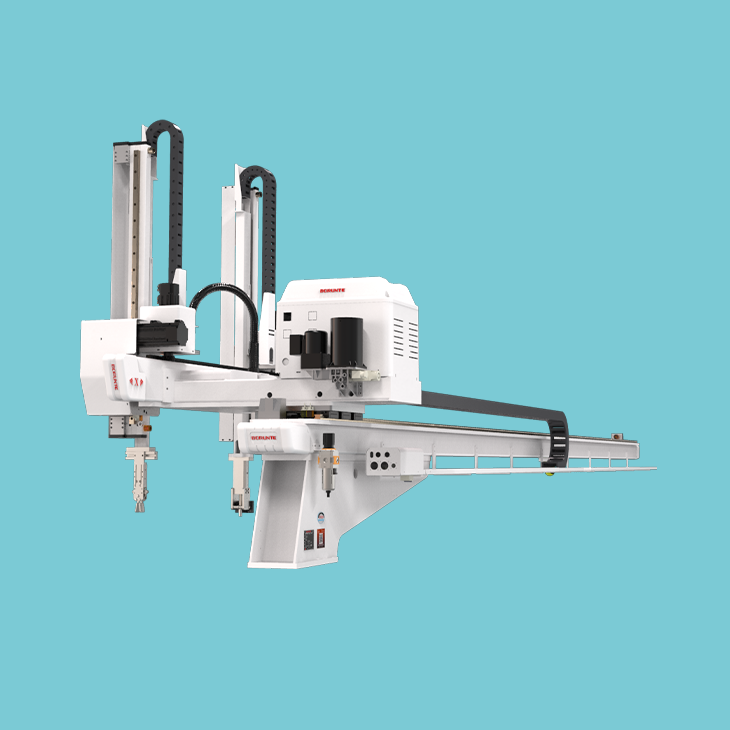

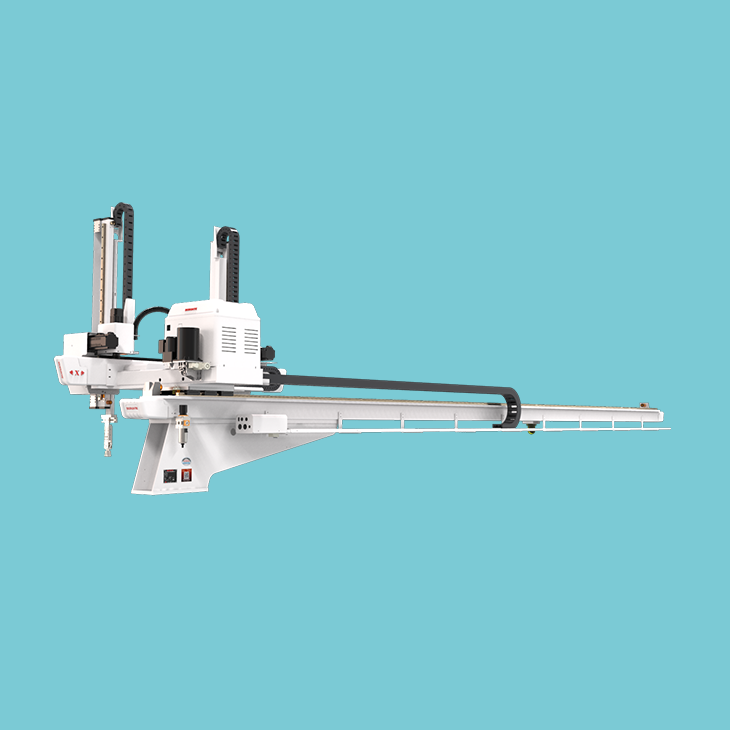

Le bras manipulateur de moulage par injection plastique s'applique à tous les types de gammes de machines à injection horizontale de 320 T-700T pour les produits à emporter et les carottes. L'installation est différente des robots à poutres traditionnels, les produits sont placés à l'extrémité des machines de moulage par injection. Il a un double bras. Le bras vertical est une scène télescopique et la course verticale est de 1300 mm. Servomoteur AC à cinq axes. Après l'installation, l'espace d'installation peut être économisé de 30-40 % et l'usine peut être utilisée plus pleinement, permettant une meilleure utilisation de l'espace de production.
Apparence et description du panneau de commande :
1. Changement d'état
Le pendentif d'enseignement du bras manipulateur de moulage par injection plastique comprend trois états, à savoir Manuel, Arrêt et Auto. [Manuel] : Tournez le commutateur d'état vers la gauche pour entrer dans l'état Manuel. [Stop] : Tournez le commutateur d'état vers le milieu pour entrer dans l'état Stop. Dans cet état, les paramètres peuvent être définis. [Auto] : tournez le commutateur d'état au milieu pour passer à l'état Auto. Dans cet état, des réglages automatiques et correspondants peuvent être effectués.
2. Boutons de fonction
[Bouton Start:
Fonction 1 : Appuyez sur « Démarrer » en état Auto et le manipulateur entrera dans l'état de fonctionnement automatique ;
Fonction 2 : Appuyez sur "Origine" puis sur "Démarrer" en état Stop, et le manipulateur reviendra à l'origine ;
Fonction 3 : Appuyez sur "HP" puis sur "Démarrer" en état Stop, et le manipulateur réinitialisera l'origine ;
Bouton [Arrêter] :
Fonction 1 : Appuyez sur "Stop" en état Auto et le programme s'arrêtera une fois le module terminé. Fonction 2 : Lorsqu'une alarme se produit, appuyez sur « Stop » en état Auto pour supprimer l'affichage de l'alarme qui a été résolue.
Bouton [Origine] : Il s’applique uniquement aux actions de référencement. Veuillez vous référer à la section 2.2.4 « Méthode de référencement ».
Bouton [HP] : appuyez sur "HP" puis sur "Démarrer, tous les axes seront réinitialisés dans l'ordre de Y1, Y2 Z, X1 et X2, Y1 et Y2 reviendront à 0, et Z, X1 et X2 reviendront revenir à la position de départ du programme.
Bouton [Speed Up/Down] : Ces deux boutons peuvent être utilisés pour régler la vitesse globale en état Manuel et Auto.
Bouton [Arrêt d'urgence] : En cas d'urgence, appuyer sur le bouton « Arrêt d'urgence » coupera l'alimentation de tous les axes et le système déclenchera une alarme « Arrêt d'urgence ». Après avoir tourné le bouton, appuyez sur la touche "Stop" pour éliminer l'alarme.

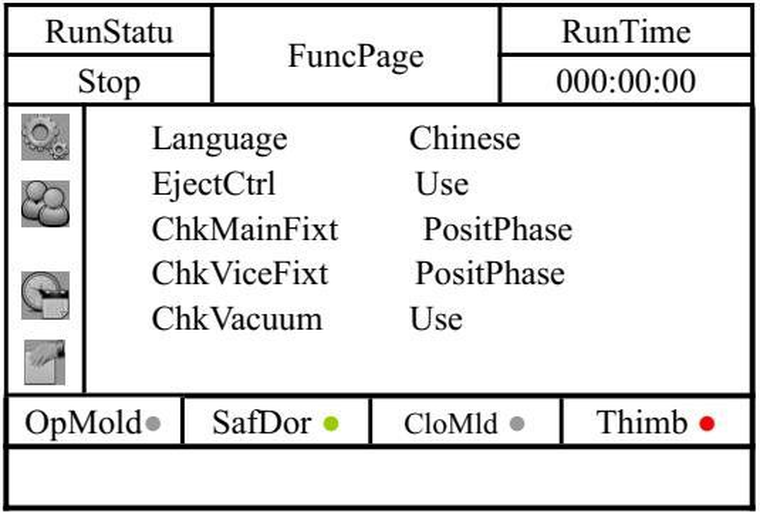

Réglage général des fonctions du bras manipulateur de moulage par injection plastique :
Dans l'état STOP et AUTO, appuyez sur la touche « FUNC » pour accéder à la page de fonction, utilisez la touche haut/bas pour passer à chaque fonction, vous pouvez appuyer sur la touche STOP pour quitter la page de fonction et revenir à la page d'arrêt.
